Co. van de Zware industriemachines van Shanghai Banghuai, Ltd.
| Plaats van herkomst: | Shanghai |
|---|---|
| Merknaam: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| Certificering: | ISO9001 |
| Min. bestelaantal: | 1 |
| Prijs: | Price negotiable |
| Levertijd: | 5-8 het werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 100 |
| Modelnummer: | PEV125 PEC125 | Inputgrootte: | 0950mm |
|---|---|---|---|
| Productiecapaciteit: | 290-850T/h | Toepasselijke materialen: | Erts van diverse hardheid |
| Toepassingengebieden: | Mijnbouw en het Verpletteren | De Grootte van de lossingshaven (mm): | 20-90 |
| Algemene Afmeting (L×W×H) (mm): | 2150×2390×1590 | Gewicht (t): | 49 |
| Hoog licht: | 750mm PE Kaakmaalmachine,11t PE Kaakmaalmachine,750mm bauxietmaalmachine |
||
Productomschrijving
PEV300×1300 van de de Kegelmaalmachine van de kaakmaalmachine de maalmachine van de de Stenen maalmachinemijn
De maalmachine is hoofdzakelijk samengesteld uit plaat van de kaak de hoofdwacht, bewegende kaakplaat, vaste kaakplaat, zijdiewachtplaat, kader, gastheerbasis (boete zonder riem wordt gebroken), elleboogplaat, de lente, het stootkussen van de elleboogplaat, de aanpassingsmechanisme van de lossingshaven, zonderlinge schacht, lager, riemschijf (vliegwiel), beginnend systeem, sluitend apparaat en smeringssysteem.
Het kader is gelast met staalplaat. De vaste kaakplaat is samengesteld uit hogere en lagere vaste kaakplaten en midden vaste kaakplaten (meer dan gebroken 75), die op de voormuur van het kader door vast kaak dringend ijzer en vaste bouten worden bevestigd; De beweegbare kaakplaat wordt bevestigd op het kaakhoofd door het beweegbare kaak dringende ijzer.
Naast het steunen van het kaakhoofd en het maken van het volgens een bepaald bewegingsspoor gelopen, speelt de voering een beschermende rol wanneer de verpletterende holte de buitenlandse kwestie ingaat die niet en de ladingsverhogingen kan scherp worden gebroken; Dat moet de lading afsnijden en andere delen beschermen tegen schade door zelfbreuk.
Het aanpassingsapparaat keurt het type van wigaanpassing goed, en de wig kan zich links en net in de helling van de achtermuur van het kader bewegen; Roteer de roterende noot van het het aanpassen apparaat om de wig te drijven zich, links en net te bewegen om de grootte van de lossingshaven aan te passen.
Het de staaf, de lente en het sluitenapparaat van de de lentetrekkracht speelt een sluitenrol om de bewegende kaak aan te halen en de elleboogplaat te verhinderen, weg te vallen om de maalmachine te maken normaal werken. Wanneer de maalmachine werkt, zou de de lentedruk niet moeten te groot zijn, zolang het effectgeluid tussen de elleboogplaat en de elleboog het aanpassen zetel kan worden geëlimineerd plateert.
Model |
PEV75 |
PEV90 |
PEV106 |
PEV125 |
PEV160 |
PEV200 |
|
De grootte van de voerinham (mm) |
750 |
900 |
1060 |
1250 |
1600 |
2000 |
|
De diepte van de voerhaven (mm) |
500 |
600 |
750 |
950 |
1200 |
1500 |
|
Stroom (kW) |
55-75 |
75-90 |
132 |
160 |
250 |
400 |
|
Lossingsgrootte (mm) |
Grootte van lossingshaven (mm) |
Capaciteit (t/h) |
|||||
0-60 |
40 |
55-80 |
|
|
|
|
|
0-75 |
50 |
70-90 |
|
|
|
|
|
0-90 |
60 |
80-110 |
120-155 |
|
|
|
|
0-105 |
70 |
105-130 |
140-180 |
155-200 |
|
|
|
0-120 |
80 |
120-150 |
160-210 |
175-230 |
|
|
|
0-135 |
90 |
130-170 |
180-235 |
200-260 |
|
|
|
0-150 |
100 |
150-190 |
200-260 |
220-290 |
290-380 |
|
|
0-185 |
125 |
190-260 |
250-325 |
280-365 |
350-455 |
|
|
0-225 |
150 |
250-340 |
300-390 |
335-435 |
410-535 |
520-675 |
|
0-260 |
175 |
|
350-455 |
390-510 |
470-610 |
595-775 |
760-990 |
0-300 |
200 |
|
|
445-580 |
530-690 |
675-880 |
855-1110 |
0-340 |
225 |
|
|
|
590-770 |
750-975 |
945-1230 |
0-375 |
250 |
|
|
|
650-845 |
825-1070 |
1040-1350 |
0-410 |
275 |
|
|
|
|
900-1170 |
1130-1470 |
0-450 |
300 |
|
|
|
|
980-1275 |
1225-1590 |
1, Componenten, uitstekende productie
De beweegbare kaak wordt gemaakt van goede materialen en is duurzaam. De beweegbare kaakassemblage is samengesteld uit de staalafgietsels van uitstekende kwaliteit en door twee grote vliegwielen van het staalafgietsel gedreven. Bovendien wordt de zware zonderlinge schacht ook verwerkt door smeedstuk, dat de verrichting van deze reeks kaakmaalmachines betrouwbaarder maakt.
De dragende zetel keurt de integrale structuur goed uit gegoten staal, die de volledige pasvorm met het verpletterende kader kan verzekeren, en zeer de radiale sterkte van de dragende zetel verbeteren, terwijl de gespleten dragende zetel dit voordeel niet heeft. Gebruikend de eindige technologie van de elementenanalyse, heeft de maalmachine hogere sterkte.
3, Eenvoudige, veilige en snelle verrichting
De verpletterende holte keurt een symmetrische de vormstructuur goed van „V“, die de daadwerkelijke breedte van de voerhaven met de nominale breedte van de voerhaven verenigbaar maakt. De aanpassing van lossingshaven is sneller en geschikter. De Europese maalmachines van de reekskaak zijn uitgerust met het apparaat van de de havenaanpassing van de wiglossing, dat eenvoudiger, veiliger en sneller is dan de oude pakkingsaanpassing.
4, Lange levensduur en hoge output
Het geselecteerde lager heeft grotere specificatie en hogere lagercapaciteit. Alle Europese kaakmaalmachines zijn uitgerust met grotere en duurzamere zonderlinge schachtlagers dan andere maalmachines van dezelfde specificatie.
Hun hogere lagercapaciteit en efficiënte labyrintverbinding verlengen zeer de levensduur van de lagers. Bovendien keurt de kaakmaalmachine ook getande wachtplaat goed, die de efficiënte lengte van kaakplaat verhoogt en de output hoger maakt.

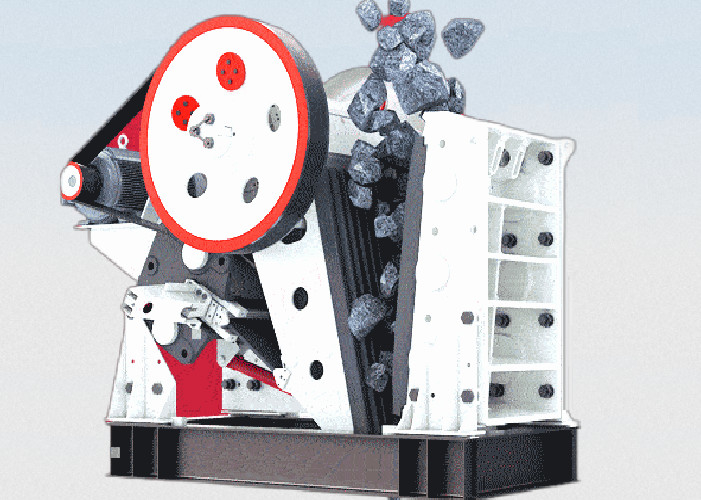

Wanneer de kaakmaalmachine werkt, drijft de motor de katrol om de zonderlinge schacht te drijven om te roteren, zodat de bewegende kaak nadert en periodiek de statische kaak verlaat, resulterend in het veelvoudige verpletteren van de materialen die de verpletterende kamer, zoals uitdrijving ingaan, wrijvend en malend, zodat de materialen om verpletterde verandering te zijn van grote deeltjesgrootte in klein deeltjesgrootte, en geleidelijk aan tot de deeltjesgrootte te vallen voldoet aan de vereisten en van de maalmachine gelost.
